Статья: Система дистанционного управления EV-70.

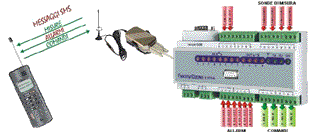

Система дистанционного управления EV-70

• EV-70 блок управления
• GSM модем
• Блок питания GSM модема
• GSM антенна с магнитным держателем
• Последовательный кабель для соединения GSM модема и EV-70 блока
• Датчики для измерения непрерывных параметров (по заказу)

• Напряжение электропитания - 220 вольт
• Резервное питание 12 вольт постоянного тока
• Безпотенциальные входные и выходные контакты
• RS-232 соединение между блоком и модемом
• RS-232 выход на панели блока для соединения с компьютером

1. Подготовка модема
   • Поставляемый модем уже готов к правильному функционированию. Если будут применяться другие типы модемов, важно учесть:
   • скорость передачи 2400 bps (используйте команду AT+IPR и сохраните конфигурацию при помощи AT&W)
   • необходимо установить формат SMS сообщений в текстовый режим (используйте команду AT+CMGF=1)
2. Использование SIM карты
        Модем работает с любой телефонной SIM картой Перед тем, как использовать карту, желательно проверить ее в сотовом телефоне. В особенности следует:
   • проверить, что карта не защищена PIN кодом;
   • проверить, что есть достаточный оплаченный кредит по карте;
   • послать тестовое SMS сообщение и проверить что оно принято.

        После этих проверок отсоединить питание на блоке, вставить проверенную SIM карту в специальное гнездо модема.
3. Установка EV70
        Установите блок EV70 и GSM модем внутрь электрошкафа. Соедините последовательные порты EV70 и модема прилагаемым кабелем. Если EV70 и GSM будут размещены в разных местах и длины кабеля окажется недостаточно, используйте удлинительный кабель стандарта RS-232 максимальной длиной не более 15 метров. Присоедините к модему антенну, закрепите антенну на металлической поверхности с помощью магнитного основания антенны для обеспечения наилучшего качества приема. Если применяемый модем не оснащен индикатором уровня сигнала, ориентируйтесь на индикатор уровня, находящийся на лицевой панели блока EV70.

1. Электроснабжение
        Подключите EV70 к питанию 220В, 50Гц.
        Подключите модем к требуемому блоку питания.
        Для получения SMS сообщений в случае отсутствия основного электропитания, Вы можете присоединить запасные батареи питания 12В постоянного тока к клеммам А6 и А8 блока (Модем также следует присоединить к клеммам А6 и А8, если он питается от резервной батареи).
2. Входные сигналы
        На входные клеммы блока, в соответствии с прилагаемой электросхемой, подключите внешние беспотенциальные (сухие) контакты выбранных тревожных событий (датчик падения давления, датчик аномально низкой температуры, датчик загазованности, датчик минимального потока, датчики уровня и т.д.).
        При необходимости подсоедините четыре измеряющих датчика стандарта NTC (10кОм при 25^оС) на аналоговые входы. Датчик наружной температуры (от -20^оС до +50^оС) может быть подключен только на клеммы D7-D8 и при этом следует установить перемычку между контактами D8 и D9. Датчики температуры теплоносителя или воздуха помещения (от 0^оС до 99^оС) можно установить на любые из четырех входных аналоговых входов.
3. Выходные реле
        Присоедините контакты четырех выходных реле к нужному потребителю, имея в виду, что контакты внутри блока беспотенциальные.
        Выходное реле 1 - переключающее (3 контакта), а реле 2, 3 и 4 - размыкающие (2 нормально разомкнутых контакта).
        Все выходные реле могут быть активизированы специальными SMS командами по сотовому телефону. Состояние всех выходных реле хранится в памяти устройства и не стирается даже при пропадании питания. Если питание пропало, то после восстановления питания реле автоматически переходит в состояние, предшествующее выключению питания.

1. Использование сотового телефона
        Блок EV70 поставляется уже запрограммированным на тревожные события и измерения, но эти настройки могут быть адаптированы для конкретного объекта с помощью программы на PC и последующей загрузки программы с РС на блок EV70.
        Сообщения в заводской установке:
   • Для входов тревожных событий: "ALARM 1-8".
   • Для выходов:"OUTPUT 1-4".
   • Для измерений: "READING 1-4".
   Чтобы определить какой объект выдал тревожный сигнал, можно установить ссылку на SIM карту в модеме блока, которая затем будет отображаться на экране сотового телефона вместе с SMS сообщением тревожного события (смотри описание функций SMS сотового телефона). Телефонные номера, на которые следует отправлять тревожные сообщения, могут быть сохранены на SIM карте модема.

2. Использование соединения с компьютером
        Для уточнения описания различных параметров и изменения настроек блока требуется использование персонального компьютера и соответствующего программного обеспечения. Блок можно запрограммировать и до, и после установки управляемой системы отопления.
